Теплообменник Stiebel Eltron WTW 28/18

Теплообменное устройство Stiebel Eltron WTW 28/18, создано компанией для своих накопительных напольных водонагревателей SB 302 S и SB 402 S, напорного типа и представляет собой нагревательный элемент, действующий по принципу водо-водяного теплообмена. При помощи этого устройства тепловая энергия системы отопления дома (в том числе и питающаяся энергией солнца) передается внутрь накопительного бака системы, обеспечивая потребителя горячей водой для бытового применения.

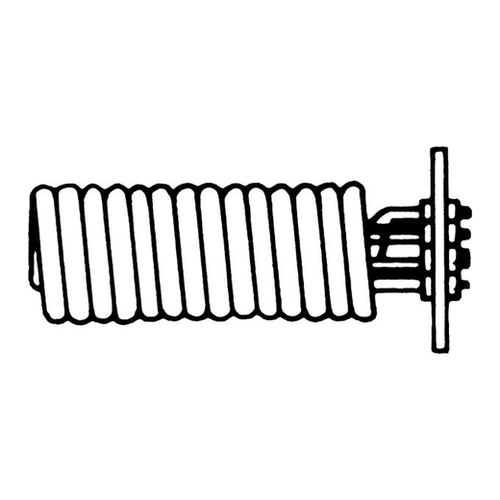

Теплообменник Stiebel Eltron WTW 28/18 состоит из змеевика из медной и оцинкованной трубки, закрепленного на монтажном фланце, диаметром 280 мм. Змеевик сконструирован так, что при длине всего в 410 мм и диаметре 144 мм имеет площадь поверхности теплообмена целых 1,3 м². Рассчитанное на максимальное давление в 15 атмосфер это устройство обладает тепловой производительностью в 15 кВт (при температуре теплоносителя 70 ^оС). Пропускная способность теплообменника позволяет прокачать через него за час 700 литров воды. При этом гидравлическое сопротивление приведет к понижению входного давления только на 0,3 атмосферы.

Монтаж

Для удобного и правильного крепления устройства к водонагревателю к нему прилагаются крепежные винты теплоизоляционные уплотнительные диски и ленты, изолирующие втулки. Имеется, так же, термостат, позволяющий регулировать тепловую производительность, управляя насосом, который обеспечивает прокачку теплоносителя через нагревательный контур.

Теплообменник Stiebel Eltron WTW 28/18 сначала вставляется в свое отверстие в корпусе накопительного бака и его фланец надежно закрепляется винтами. После этого теплоизоляционный диск вместе с лентой устанавливаются в колпак устройства. Этот колпак надевается на монтажный фланец с наружной стороны. Поверх него размещается регулятор температуры. Датчик этого регулятора вводится внутрь бака через специальное отверстие и подключается к нему. После этого производится подключение входного и выходного патрубков змеевика к системе отопления.
